從0開始了解預灌封注射器灌裝機

一、定義與用途

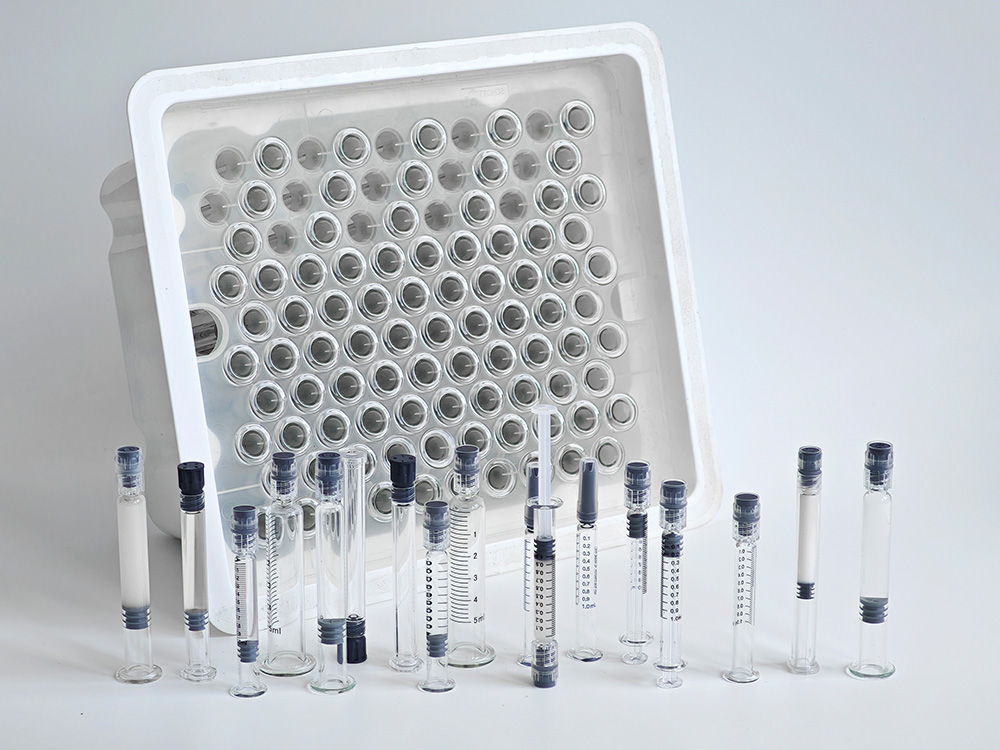

預灌封注射器灌裝機是一種專門用于將藥液精確、安全地灌裝到預灌封注射器中的自動化設備。預灌封注射器作為一種新型的藥品包裝形式，它將藥物和注射器結合為一體，在使用時無需再進行藥液抽取等操作，大大提高了用藥的便捷性和安全性，廣泛應用于疫苗、生物制劑、高端注射液等藥品的生產領域。預灌封注射器灌裝機則是保障這類藥品高效、高質量生產的關鍵設備。

二、主要組成部分及功能

（一）供料系統

00001. 注射器供料：通常采用振動盤或機械手等方式，將空的預灌封注射器有序地輸送到指定位置。振動盤通過振動使注射器按照一定的姿態排列整齊，機械手則能夠更精準地抓取和放置注射器，適應不同規格和形狀的注射器供料需求。

00002. 藥液供料：藥液儲存罐用于存放待灌裝的藥液，通過管道與灌裝泵相連。儲存罐一般具備良好的密封性和耐腐蝕性，以確保藥液的質量不受外界因素影響。同時，部分設備還配備有藥液過濾裝置，進一步去除藥液中的雜質，保證灌裝藥液的純凈度。

（二）灌裝系統

00001. 灌裝泵：是灌裝系統的核心部件，常見的有蠕動泵、柱塞泵等。蠕動泵通過滾輪擠壓軟管，使藥液按照一定的流量和速度被輸送到注射器中，具有計量準確、無污染等優點，適用于小劑量、高精度的灌裝。柱塞泵則通過柱塞的往復運動來實現藥液的灌裝，能夠提供較大的灌裝壓力，適用于高粘度藥液或大劑量的灌裝。

00002. 灌裝針頭：其設計和材質直接影響灌裝的質量和效果。灌裝針頭的直徑、長度和形狀需要根據注射器的規格和藥液的性質進行精確選擇，以確保藥液能夠順利、準確地注入注射器中，同時避免產生氣泡和藥液濺出等問題。

（三）加塞系統

在藥液灌裝完成后，需要迅速將橡膠塞準確地加到注射器上，以密封藥液，防止其受到污染和揮發。加塞系統通常由加塞機構和橡膠塞供料裝置組成。加塞機構通過機械或氣動的方式將橡膠塞壓入注射器的頸部，確保加塞的緊密性和穩定性。橡膠塞供料裝置則負責將橡膠塞有序地輸送到加塞機構附近，保證加塞過程的連續進行。

（四）控制系統

采用先進的可編程邏輯控制器（PLC）或工業計算機控制系統，對整個灌裝過程進行精確控制和監測。通過人機界面（HMI），操作人員可以方便地設置灌裝參數，如灌裝量、灌裝速度、加塞壓力等，并實時監控設備的運行狀態，如藥液液位、注射器位置、故障報警等信息?？刂葡到y(tǒng)還具備數據記錄和存儲功能，能夠對生產過程中的各項數據進行記錄和分析，為生產管理和質量控制提供依據。

（五）傳動系統

為設備的各個運動部件提供動力和傳動，確保各部件按照預定的動作順序和速度協調運行。傳動系統通常包括電機、減速機、鏈條、皮帶等部件，其性能的穩定性和可靠性直接影響設備的整體運行效率和灌裝質量。

三、工作原理

預灌封注射器灌裝機的工作過程一般包括以下幾個步驟：

00001. 注射器上料：空的預灌封注射器通過供料系統被輸送到灌裝工位的指定位置，并由定位裝置進行精確定位，確保注射器的姿態正確，以便后續的灌裝操作。

00002. 藥液灌裝：灌裝泵按照設定的灌裝量將藥液從儲存罐中抽出，并通過灌裝針頭準確地注入到注射器中。在灌裝過程中，控制系統會實時監測灌裝量，確保每個注射器中的藥液量符合標準要求。

00003. 加塞密封：藥液灌裝完成后，加塞系統迅速將橡膠塞加到注射器上，完成藥液的密封。加塞過程中，控制系統會控制加塞壓力和速度，確保加塞的質量和穩定性。

00004. 出料：完成灌裝和加塞的預灌封注射器被輸送到出料工位，由出料裝置將其從設備中取出，并進行后續的包裝和滅菌等處理。

四、分類

（一）按自動化程度分類

00001. 半自動預灌封注射器灌裝機：需要人工參與部分操作，如注射器的上料、加塞等，但灌裝過程可以實現自動化控制。半自動設備結構相對簡單，成本較低，適用于小批量生產或研發階段的使用。

00002. 全自動預灌封注射器灌裝機：整個灌裝過程完全自動化，從注射器的上料、藥液灌裝、加塞到出料，無需人工干預，能夠實現高效、連續的生產。全自動設備生產效率高、灌裝精度高、產品質量穩定，適用于大規模工業化生產。

（二）按灌裝原理分類

00001. 容積式灌裝機：通過計量泵或柱塞等容積計量裝置，按照預先設定的容積將藥液準確地灌裝到注射器中。容積式灌裝機灌裝精度高，適用于對灌裝量要求嚴格的藥品生產。

00002. 稱重式灌裝機：利用高精度的稱重傳感器，實時監測注射器在灌裝過程中的重量變化，通過控制系統調整灌裝量，確保每個注射器中的藥液重量符合標準要求。稱重式灌裝機適用于對藥液密度變化較大或對重量精度要求較高的藥品灌裝。

五、發展趨勢

（一）智能化

隨著人工智能、物聯網等技術的不斷發展，預灌封注射器灌裝機將越來越智能化。設備將具備自我診斷、自我調整和自我優化的能力，能夠實時監測自身的運行狀態和生產過程中的各項參數，并根據實際情況自動調整設備的工作參數，以提高生產效率和產品質量。同時，通過物聯網技術，設備可以與企業的生產管理系統進行無縫對接，實現生產數據的實時傳輸和共享，為企業的生產決策提供更加準確、及時的依據。

（二）高速化

為了滿足藥品市場日益增長的需求，預灌封注射器灌裝機將不斷提高生產速度。通過優化設備的結構設計、采用更先進的傳動系統和控制技術，實現設備的高速運行和高效灌裝，提高單位時間內的生產產量，降低生產成本。

（三）多功能化

未來的預灌封注射器灌裝機將不僅僅具備灌裝功能，還將集成更多的附加功能，如藥液的在線檢測、注射器的外觀檢測、包裝等功能，實現一站式生產，減少生產過程中的中間環節，提高生產效率和產品質量的一致性。

（四）綠色環保

在環保意識日益增強的今天，預灌封注射器灌裝機將更加注重綠色環保設計。設備將采用更加節能、環保的材料和零部件，減少能源消耗和廢棄物排放。同時，在藥液灌裝過程中，將采取更加有效的措施防止藥液泄漏和污染，確保生產過程符合環保要求。
